ट्रांसफार्मर संरक्षक का संक्षिप्त परिचय

कंजर्वेटर एक हैट्रांसफार्मर में उपयोग किए जाने वाले तेल भंडारण उपकरण। इसका कार्य तेल टैंक में तेल का विस्तार करना है जब ट्रांसफार्मर के भार में वृद्धि के कारण तेल का तापमान बढ़ जाता है। इस समय, बहुत अधिक तेल कंजर्वेटर में बह जाएगा। इसके विपरीत, जब तापमान कम हो जाता है, तो कंजर्वेटर में तेल तेल टैंक में फिर से तेल स्तर को समायोजित करने के लिए तेल टैंक में प्रवाहित होगा, अर्थात, कंजर्वेटर तेल भंडारण और तेल की पुनःपूर्ति की भूमिका निभाता है, जो यह सुनिश्चित कर सकता है कि तेल टैंक तेल से भरा है। इसी समय, चूंकि तेल संरक्षक सुसज्जित है, इसलिए ट्रांसफार्मर और हवा के बीच संपर्क सतह कम हो जाती है, और हवा से अवशोषित नमी, धूल और ऑक्सीकृत तेल की गंदगी तेल संरक्षक के तल पर प्रीसिपिटेटर में जमा की जाती है, इस प्रकार ट्रांसफार्मर तेल की गिरावट की गति को बहुत धीमा कर दिया जाता है।

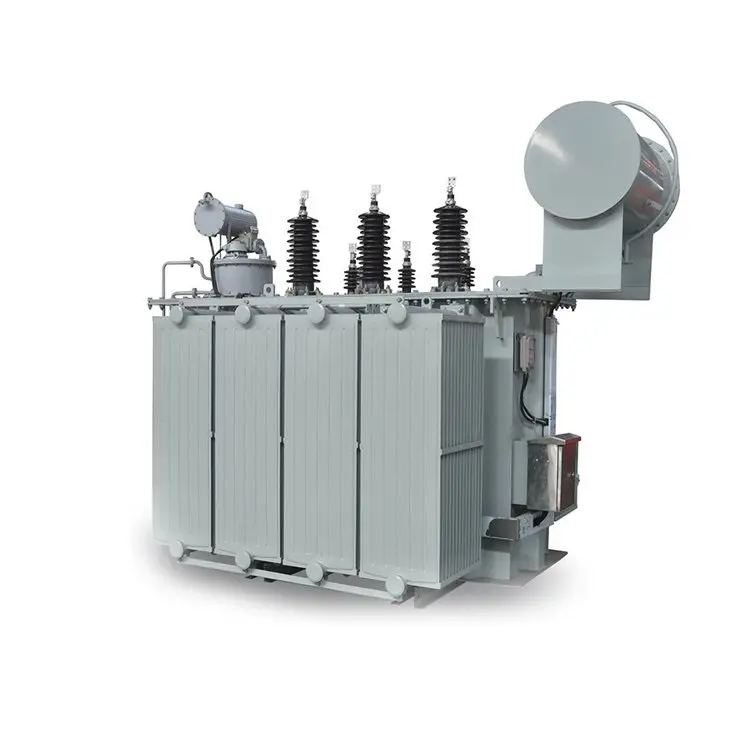

तेल संरक्षक की संरचना: तेल संरक्षक का मुख्य शरीर एक बेलनाकार कंटेनर है जो स्टील प्लेटों के साथ वेल्डेड है, और इसकी मात्रा तेल टैंक की मात्रा का लगभग 10% है। कंजर्वेटर को तेल टैंक के शीर्ष पर क्षैतिज रूप से स्थापित किया गया है। अंदर का तेल गैस रिले के कनेक्टिंग पाइप के माध्यम से ट्रांसफार्मर तेल टैंक के साथ जुड़ा हुआ है, ताकि तापमान में परिवर्तन के साथ तेल का स्तर बढ़ सकता है और स्वतंत्र रूप से गिर सकता है। सामान्य परिस्थितियों में, तेल संरक्षक में सबसे कम तेल का स्तर उच्च दबाव वाले आवरण की उठी हुई सीट से अधिक होगा। जुड़े संरचना के साथ आवरण के लिए, तेल संरक्षक में सबसे कम तेल का स्तर आवरण के शीर्ष से अधिक होगा। किसी भी समय कंजर्वेटर में तेल के स्तर के परिवर्तन का निरीक्षण करने के लिए तेल संरक्षक के किनारे एक ग्लास तेल स्तर गेज (या तेल स्तर का गेज) स्थापित किया जाता है।

के प्रपत्रट्रांसफार्मररखनेवाला

तीन प्रकार के ट्रांसफार्मर कंजर्वेटर हैं: नालीदार प्रकार, कैप्सूल प्रकार और डायाफ्राम प्रकार।

1। कैप्सूल टाइप ऑयल कंजर्वेटर ट्रांसफॉर्मर तेल को बाहरी वायुमंडल से रबर कैप्सूल के साथ अलग करता है, और थर्मल विस्तार और ठंडे संकुचन के लिए अंतरिक्ष के साथ ट्रांसफार्मर तेल प्रदान करता है।

2। डायाफ्राम टाइप कंजर्वेटर का उपयोग ट्रांसफॉर्मर तेल को रबर डायाफ्राम के साथ बाहरी वायुमंडल से अलग करने के लिए किया जाता है और ट्रांसफार्मर तेल के थर्मल विस्तार और ठंडे संकुचन के लिए जगह प्रदान करता है।

3। नालीदार तेल कंजर्वेटर एक धातु विस्तारक है जो बाहरी वातावरण से ट्रांसफार्मर तेल को अलग करने के लिए धातु नालीदार चादर से बना है और ट्रांसफार्मर तेल के थर्मल विस्तार और ठंडे संकुचन के लिए जगह प्रदान करता है। नालीदार तेल संरक्षक को आंतरिक तेल संरक्षक और बाहरी तेल संरक्षक में विभाजित किया गया है। आंतरिक तेल कंजर्वेटर में बेहतर प्रदर्शन होता है लेकिन बड़ी मात्रा में।

ट्रांसफार्मर संरक्षक की मुहर

पहला प्रकार एक खुला (अनसोल्ड) ऑयल कंजर्वेटर है, जिसमें ट्रांसफार्मर तेल सीधे बाहरी हवा से जुड़ा होता है। दूसरा प्रकार एक कैप्सूल ऑयल कंजर्वेटर है, जिसे धीरे -धीरे उपयोग में कम कर दिया गया है क्योंकि कैप्सूल उम्र और दरार के लिए आसान है और इसमें खराब सीलिंग प्रदर्शन होता है। तीसरा प्रकार डायाफ्राम टाइप ऑयल कंजर्वेटर है, जो नायलॉन कपड़े की दो परतों से बना है, जिसमें 0.26rallr-0.35raln की मोटाई के साथ, बीच में न्योप्रिन सैंडविच के साथ और बाहर की तरफ सायनोजेन ब्यूटैडीन कोटेड है। हालांकि, इसकी स्थापना गुणवत्ता और रखरखाव प्रक्रिया के लिए उच्च आवश्यकताएं हैं, और इसका उपयोग प्रभाव आदर्श नहीं है, मुख्य रूप से तेल रिसाव और रबर भागों को पहनने के कारण, जो बिजली की आपूर्ति की सुरक्षा, विश्वसनीयता और सभ्य उत्पादन को प्रभावित करते हैं। इसलिए, इसे धीरे -धीरे कम किया जा रहा है। चौथा प्रकार, तेल संरक्षक है, जो धातु के लोचदार तत्वों का उपयोग कर कम्पेसेटर के रूप में है, जिसे दो श्रेणियों में विभाजित किया जा सकता है: बाहरी तेल प्रकार और आंतरिक तेल प्रकार। आंतरिक तेल ऊर्ध्वाधर तेल कंजर्वेटर तेल कंटेनर के रूप में नालीदार पाइप का उपयोग करता है। मुआवजा तेल की मात्रा के अनुसार, एक या अधिक नालीदार पाइपों का उपयोग तेल पाइप को समानांतर और ऊर्ध्वाधर तरीके से चेसिस पर रखने के लिए किया जाता है। धूल कवर बाहरी रूप से जोड़ा जाता है। इंसुलेटिंग तेल की मात्रा को नालीदार पाइपों को ऊपर और नीचे ले जाकर मुआवजा दिया जाता है। उपस्थिति ज्यादातर आयताकार है। बाहरी तेल क्षैतिज तेल कंजर्वेटर को एयर बैग के रूप में धौंकनी के साथ तेल संरक्षक के सिलेंडर में क्षैतिज रूप से रखा जाता है। इन्सुलेटिंग तेल धौंकनी और सिलेंडर के बाहरी पक्ष के बीच समाहित है, और धौंकनी में हवा को बाहर के साथ संवाद किया जाता है। तेल संरक्षक की आंतरिक मात्रा को इंसुलेटिंग तेल के वॉल्यूम मुआवजे का एहसास करने के लिए धौंकनी के विस्तार और संकुचन द्वारा बदल दिया जाता है। बाहरी आकार एक क्षैतिज सिलेंडर है:

1। ओपन टाइप ऑयल कंजर्वेटर (कंजर्वेटर) या कम-वोल्टेज स्मॉल क्षमता ट्रांसफार्मर आयरन बैरल ऑयल टैंक सबसे मूल है, अर्थात्, बाहर की हवा से जुड़े तेल टैंक का उपयोग तेल संरक्षक के रूप में किया जाता है। इसके अनसुना होने के कारण, इन्सुलेटिंग तेल को नमी से ऑक्सीकरण और प्रभावित होना आसान है। दीर्घकालिक संचालन के बाद, ट्रांसफार्मर तेल की गुणवत्ता ऑक्सीजन युक्त होती है, और बिगड़ती ट्रांसफार्मर तेल की सूक्ष्म पानी और हवा की सामग्री गंभीरता से मानक से अधिक होती है, जो ट्रांसफार्मर के सुरक्षित, आर्थिक और विश्वसनीय संचालन के लिए एक बड़ा खतरा पैदा करती है, जो ट्रांसफार्मर की सुरक्षा और इन्सुलेटिंग तेल के सेवा जीवन को गंभीरता से कम करती है। वर्तमान में, इस तरह के तेल कंज़र्वेटर (कंज़र्वेटर) को मूल रूप से समाप्त कर दिया जाता है, जो शायद ही कभी बाजार में देखा जाता है, या केवल कम वोल्टेज स्तर के साथ ट्रांसफार्मर पर उपयोग किया जाता है:

2। कैप्सूल टाइप ऑयल कंजर्वेटर कैप्सूल टाइप ऑयल कंजर्वेटर एक तेल प्रतिरोधी नायलॉन कैप्सूल बैग है जो पारंपरिक तेल कंजर्वेटर के अंदर स्थापित है। यह हवा से ट्रांसफार्मर शरीर में ट्रांसफार्मर तेल को अलग करता है: जैसे -जैसे ट्रांसफार्मर में तेल का तापमान बढ़ता है और गिरता है, यह सांस लेता है, जब तेल की मात्रा बदल जाती है, तो एक पर्याप्त स्थान होता है: इसका काम करने का सिद्धांत यह है कि कैप्सूल बैग में गैस को श्वास ट्यूब और मॉइस्चर अवशोषक के माध्यम से वातावरण के साथ सूचित किया जाता है। कैप्सूल बैग के नीचे तेल संरक्षक के तेल स्तर के करीब है। जब तेल का स्तर बदल जाता है, तो कैप्सूल बैग का विस्तार या संपीड़ित भी होगा: क्योंकि रबर बैग सामग्री की समस्याओं के कारण दरार कर सकता है, हवा और पानी तेल में घुसपैठ करेंगे और ट्रांसफार्मर तेल टैंक में प्रवेश करेंगे, जिसके परिणामस्वरूप तेल में पानी की मात्रा में वृद्धि होगी, इन्सुलेशन प्रदर्शन कम हो जाता है और तेल ढांकता हुआ नुकसान बढ़ता है, जो कि इन्सुलेशन कणों की उम्र बढ़ने की प्रक्रिया को तेज करता है: इसलिए, सिलिकॉन रबड़। जब सफाई की स्थिति गंभीर होती है, तो ट्रांसफार्मर को तेल को फ़िल्टर करने या रखरखाव के लिए बिजली काटने के लिए मजबूर किया जाना चाहिए।

3। पृथक तेल कंजर्वेटर डायाफ्राम ऑयल कंजर्वेटर कैप्सूल प्रकार की कुछ समस्याओं को हल करता है, लेकिन रबर सामग्री की गुणवत्ता की समस्या को हल करना मुश्किल है, ताकि गुणवत्ता की समस्याएं ऑपरेशन में हो सकें, जो बिजली ट्रांसफॉर्मर के सुरक्षित संचालन के लिए खतरा पैदा करती है। 4 धातु नालीदार (इनर ऑयल) सील ऑयल कंजर्वेटर द्वारा अपनाई गई तकनीक परिपक्व है, ट्रांसफार्मर के लिए लोचदार तत्व - शीट मेटल एक्सपेंजर टेक्नोलॉजी का विस्तार और प्रवर्धन, जो कि 20 से अधिक वर्षों के लिए पावर सिस्टम में व्यापक रूप से उपयोग किया गया है, ट्रांसफार्मर तेल के साथ एक लोचदार तत्व को भरने और अपने कोर को ऊपर -नीचे करने के लिए और नीचे और नीचे अनुबंध करने के लिए है। आंतरिक तेल कंजर्वेटर एक दो नालीदार कोर (1 CR18Nigti) है जो वैक्यूम निकास पाइप, तेल इंजेक्शन पाइप, तेल स्तर संकेतक, लचीला कनेक्टिंग पाइप और कैबिनेट पैर से बना है। यह वायुमंडलीय जंग प्रतिरोध और उच्च तापमान प्रतिरोध के साथ स्टेनलेस स्टील से बना है, जो 20000 से अधिक गोल यात्राओं के जीवन को पूरा कर सकता है। कोर ट्रांसफार्मर तेल के तापमान के परिवर्तन के साथ ऊपर और नीचे जाता है और ट्रांसफार्मर तेल की मात्रा के परिवर्तन के साथ स्वचालित रूप से क्षतिपूर्ति करता है।

(1) एक दबाव संरक्षण उपकरण स्पंज कोर के आंतरिक गुहा में स्थापित किया जाता है, जो ट्रांसफार्मर में तेल के दबाव में अचानक वृद्धि के कारण तेल भंडारण कैबिनेट पर प्रभाव में देरी कर सकता है। जब कोर सीमा तक पहुंच जाती है, तो कोर टूट जाएगा, और ट्रांसफार्मर शरीर को दबाव राहत द्वारा संरक्षित किया जाएगा, इस प्रकार ट्रांसफार्मर संचालन की विश्वसनीयता बढ़ जाएगी। यह फ़ंक्शन अन्य संरक्षकों में उपलब्ध नहीं है।

(२) कोर एक या एक से अधिक कोर से बना है, बाहर एक सुरक्षात्मक कवर के साथ। कोर के बाहर वायुमंडल से जुड़ा हुआ है, जिसमें अच्छी गर्मी अपव्यय और वेंटिलेशन प्रभाव है, ट्रांसफार्मर तेल के परिसंचरण में तेजी ला सकता है, ट्रांसफार्मर में तेल के तापमान को कम कर सकता है, और ट्रांसफार्मर संचालन की विश्वसनीयता में सुधार कर सकता है

(3) तेल स्तर का संकेत भी ट्रांसफार्मर के लिए शीट मेटल एक्सपेंडर के समान है। कोर के विस्तार और संकुचन के साथ, संकेतक बोर्ड भी बढ़ता है या कोर के साथ गिरता है। संवेदनशीलता अधिक है, और तेल स्तर परिवर्तन को बाहरी सुरक्षात्मक कवर पर स्थापित अवलोकन खिड़की के माध्यम से देखा जा सकता है, जो सहज और विश्वसनीय है। अलार्म डिवाइस और तेल के स्तर की निगरानी के लिए एक रेंज स्विच बाहरी सुरक्षात्मक मात्रा पर स्थापित किया गया है, जो अप्राप्य ऑपरेशन की जरूरतों को पूरा कर सकता है

(४) कोई झूठी तेल स्तर की घटना नहीं है: ऑपरेशन में विभिन्न प्रकार के तेल संरक्षक पूरी तरह से हवा को समाप्त नहीं कर सकते हैं, जिससे झूठे तेल का स्तर हो सकता है। दूसरे, इस तथ्य के कारण प्रौद्योगिकी में उच्च संवेदनशीलता है कि कोर ऊपर और नीचे दूरबीन कर रहा है। इसके अलावा, कोर में एक बैलेंस स्टील प्लेट है, जो सूक्ष्म सकारात्मक दबाव उत्पन्न करती है, ताकि कोर में हवा सुचारू रूप से समाप्त हो सके जब तक कि हवा पूरी तरह से समाप्त न हो जाए और आवश्यक तेल स्तर तक पहुंच जाए, इस प्रकार झूठे तेल के स्तर को समाप्त कर दिया जाए।

(5) ऑन लोड टैप चेंजर ऑयल टैंक को ट्रांसफॉर्मर के एक महत्वपूर्ण घटक के रूप में लोड टैप चेंजर पर धातु नालीदार विस्तारक का उपयोग नहीं करना चाहिए। इसके संचालन के दौरान, इसे लोड स्थिति के अनुसार नियमित रूप से वोल्टेज को समायोजित करने की आवश्यकता है। दूसरे, क्योंकि ARC को समायोजन प्रक्रिया के दौरान अनिवार्य रूप से उत्पन्न किया जाएगा और कुछ गैस उत्पन्न की जाएगी, जो पूरी तरह से सील धातु नालीदार विस्तारक की मात्रा से प्रतिबंधित है, जो तेल विघटन द्वारा उत्पन्न गैस की रिहाई के लिए अनुकूल नहीं है, लोगों को साइट पर अक्सर समाप्त करने के लिए भेजना आवश्यक है। न तो निर्माता और न ही उपयोगकर्ता इस बात की वकालत करते हैं कि ऑन-लोड टैप चेंजर के साथ छोटे तेल कंजर्वेटर को पूरी तरह से सील धातु नालीदार विस्तारक को अपनाना चाहिए।
