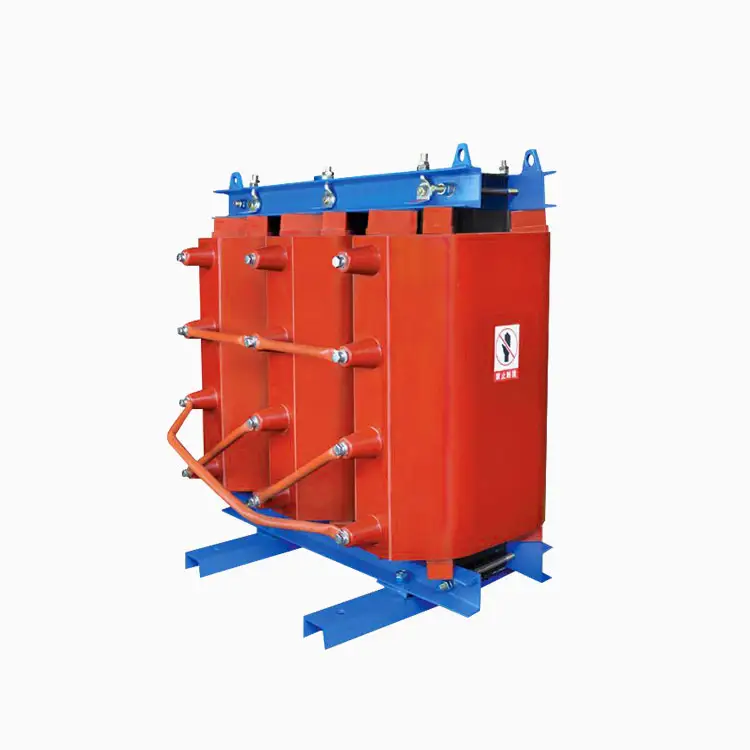

अनाकार मिश्र धातु सूखी प्रकार वितरण ट्रांसफार्मर

SYHF उच्च गुणवत्ता अनाकार मिश्र धातु सूखी प्रकार वितरण ट्रांसफार्मर इस्तेमाल किया जाने वाला अनाकार मिश्र धातु पट्टी की मोटाई छोटी है, और प्रतिरोधकता लगभग तीन गुना है जो ठंडे रोल्ड सिलिकॉन स्टील शीट की है। इसलिए, अनाकार मिश्र धातु से बने आयरन कोर में कोल्ड-रोल्ड सिलिकॉन स्टील शीट की तुलना में बहुत कम एडी वर्तमान नुकसान होता है। मिश्र धातु का हिस्टैरिसीस का नुकसान ठंड रोल्ड सिलिकॉन स्टील शीट की तुलना में बहुत कम है। कोर लॉस बहुत कम है, पारंपरिक सिलिकॉन स्टील कोर ट्रांसफार्मर के नो-लोड नुकसान की तुलना में लगभग 75% कम है। यह एक उचित कम हानि ऊर्जा-बचत ट्रांसफार्मर है। इसके अलावा, अनाकार मिश्र धातु की जबरदस्ती 4 ए/एम से कम है, जो कि ठंडे लुढ़क सिलिकॉन स्टील शीट के लगभग 1/7 है। अनाकार मिश्र धातु का हिस्टैरिसीस लूप क्षेत्र ठंडे लुढ़का हुआ स्टील प्लेट की तुलना में बहुत छोटा होता है, जो कि अनाकार अवस्था से संबंधित है। कम नुकसान के कारण, अनाकार मिश्र धातु ट्रांसफार्मर में कम हीटिंग, कम तापमान वृद्धि और स्थिर संचालन प्रदर्शन होता है।

अनाकार मिश्र धातु सूखी प्रकार वितरण ट्रांसफार्मर ट्रांसफॉर्मर की मुख्य सामग्री के रूप में उत्कृष्ट चुंबकीय चालकता के साथ अनाकार मिश्र धातु का उपयोग करता है, और अंत में बहुत कम हानि मूल्य प्राप्त कर सकता है। लेकिन इसमें कई विशेषताएं हैं, जिन्हें डिजाइन और निर्माण में गारंटी और माना जाना चाहिए। मुख्य शरीर निम्नलिखित पहलुओं को दर्शाता है:

(1) अनाकार मिश्र धातु शीट सामग्री की कठोरता बहुत अधिक है, और पारंपरिक उपकरणों के साथ कतरनी करना मुश्किल है, इसलिए इसे डिजाइन में कतरनी की मात्रा को कम करने के लिए माना जाना चाहिए।

(२) एकल अनाकार मिश्र धातु शीट की मोटाई बहुत पतली है, और सामग्री की सतह बहुत सपाट नहीं है, इसलिए कोर भरने वाला कारक कम है।

(3) अनाकार मिश्र धातु यांत्रिक तनाव के प्रति बहुत संवेदनशील होते हैं। संरचनात्मक डिजाइन में, मुख्य लोड-असर संरचनात्मक सदस्य के रूप में आयरन कोर के साथ पारंपरिक डिजाइन योजना से बचा जाना चाहिए।

(४) उत्कृष्ट कम हानि विशेषताओं को प्राप्त करने के लिए, अनाकार मिश्र धातु लोहे के चिप्स को एनाल किया जाना चाहिए।

(५) विद्युत प्रदर्शन के संदर्भ में। लोहे की चिप की कतरनी मात्रा को कम करने के लिए, पूरे उत्पाद का लोहे कोर समानांतर में चार अलग -अलग आयरन कोर फ्रेम से बना होता है, और प्रत्येक चरण घुमावदार स्वतंत्र चुंबकीय सर्किट के साथ दो फ्रेम पर सेट किया जाता है। मौलिक चुंबकीय प्रवाह के अलावा, प्रत्येक फ्रेम में एक तीसरा हार्मोनिक चुंबकीय प्रवाह भी है। एक घुमावदार में दो घाव आयरन कोर फ्रेम में तीसरा हार्मोनिक चुंबकीय प्रवाह चरण में बिल्कुल विपरीत है और मूल्य में बराबर है। इसलिए, वाइंडिंग के प्रत्येक समूह में तीसरे हार्मोनिक चुंबकीय फ्लक्स वैक्टर का योग शून्य है। यदि प्राथमिक पक्ष डी-कनेक्टेड है, तो तीसरे हार्मोनिक करंट वाले सर्किट में द्वितीयक पक्ष में प्रेरित वोल्टेज तरंग पर तीसरा हार्मोनिक वोल्टेज घटक नहीं होगा।
