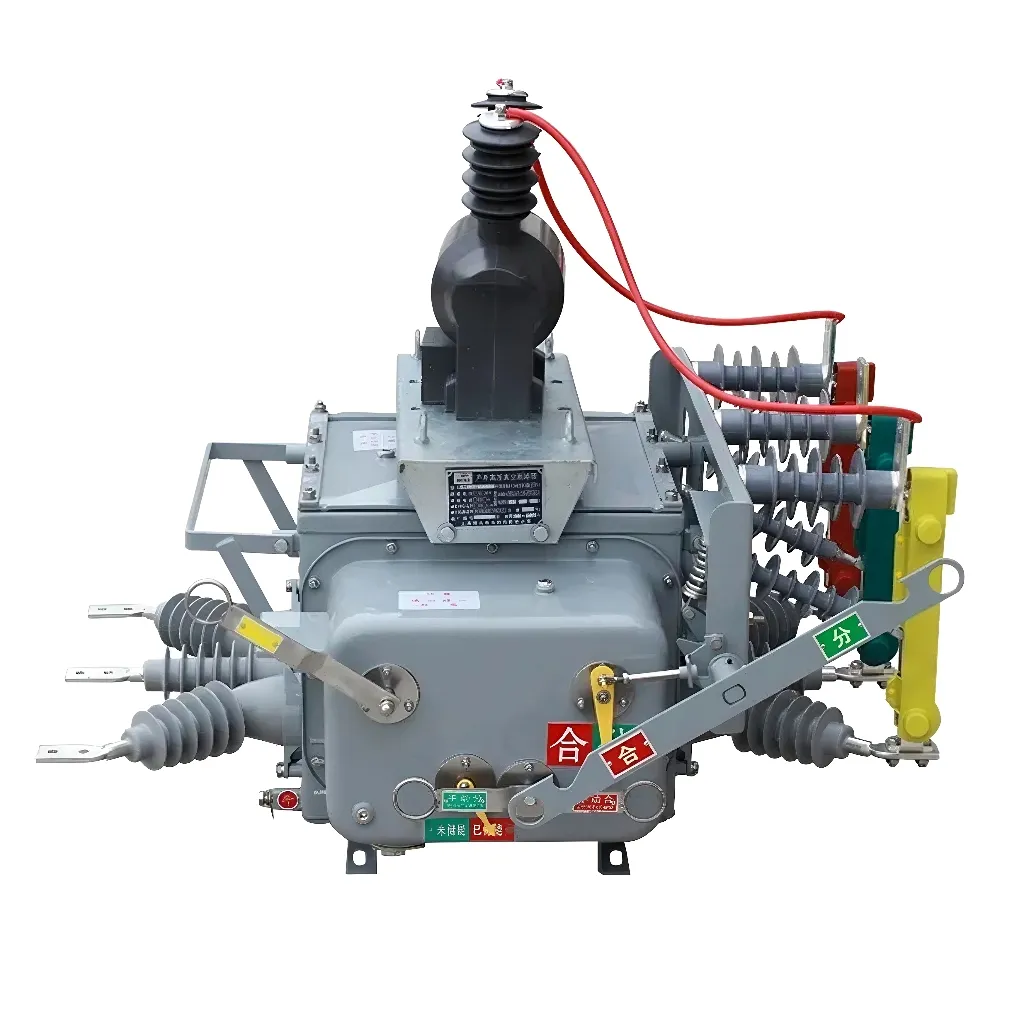

सबस्टेशन में वैक्यूम सर्किट ब्रेकर वीसीबी

समापन ऑपरेशन के दौरान, सबस्टेशन में SYHF टिकाऊ वैक्यूम सर्किट ब्रेकर VCB वसंत तंत्र में संग्रहीत ऊर्जा द्वारा संचालित होता है। ऊर्जा भंडारण तंत्र को बाहरी बिजली की आपूर्ति या मैन्युअल रूप से ऊर्जा भंडारण हैंडल द्वारा संचालित किया जा सकता है। ऊर्जा भंडारण पूरा होने के बाद, ऊर्जा भंडारण संकेतक "ऊर्जा भंडारण" दिखाता है। इसी समय, एनर्जी स्टोरेज स्विच एनर्जी स्टोरेज मोटर पावर सप्लाई को डिस्कनेक्ट कर देता है, जिससे सर्किट ब्रेकर को बंद अवस्था में छोड़ दिया जाता है। समापन ऑपरेशन के दौरान, सर्किट ब्रेकर को बंद किया जा सकता है कि क्या "समापन" बटन को मैन्युअल रूप से दबाया गया है या समापन सोलनॉइड कॉइल रिमोट ऑपरेशन द्वारा ट्रिगर किया गया है। समापन ऑपरेशन पूरा होने के बाद, ऊर्जा भंडारण संकेतक और ऊर्जा भंडारण स्विच रीसेट हो जाते हैं, और मोटर पावर को बहाल किया जाता है। फिर मोटर को फिर से सक्रिय किया जाता है। समापन संकेतक "बंद" और सहायक स्विच संपर्क स्विच पदों को दिखाता है। शुरुआती ऑपरेशन में, सर्किट ब्रेकर को "ओपन" बटन को मैन्युअल रूप से दबाकर या समापन सोलनॉइड कॉइल को दूरस्थ रूप से ट्रिगर करके खोला जा सकता है। उद्घाटन ऑपरेशन पूरा होने के बाद, उद्घाटन संकेतक "ओपन" और सहायक स्विच संपर्कों की स्थिति में बदलाव दिखाता है। इसी समय, उद्घाटन ऑपरेशन के दौरान, काउंटर एक से बढ़ जाता है, और इसी संख्या को पैनल ऑब्जर्वेशन विंडो के माध्यम से देखा जा सकता है।

एक वैक्यूम सर्किट ब्रेकर क्या है?

वैक्यूम सर्किट ब्रेकर आमतौर पर पेशेवर रूप से वीसीबी कहा जाता है। वैक्यूम सर्किट ब्रेकर एक असामान्य प्रकार का सर्किट ब्रेकर है। इस प्रकार के सर्किट ब्रेकर में, चाप को एक वैक्यूम माध्यम से बुझा दिया जाता है। वैक्यूम सर्किट ब्रेकर व्यापक रूप से उपयोग किए जाते हैं क्योंकि उनकी ढांकता हुआ ताकत किसी भी अन्य माध्यम की तुलना में काफी बेहतर है। अन्य ढांकता हुआ मीडिया की तुलना में, वैक्यूम चाप को बुझाने के लिए सबसे अच्छा माध्यम है।

चूंकि वैक्यूम सर्किट ब्रेकर्स का उपयोग कनेक्टेड उपकरणों को स्विच करने और उनकी रक्षा करने के लिए दोनों का उपयोग किया जाता है, इसलिए उनकी ऑपरेटिंग गति को विशेष रूप से तेज़ होना पड़ता है ताकि यह सुनिश्चित हो सके कि सर्किट ब्रेकर गलती की स्थिति में जल्दी से गलती से उपकरण को नुकसान पहुंचाने से रोकने के लिए यात्रा कर सकता है। इसलिए इस प्रकार के सर्किट ब्रेकर को ग्रिड एक्सेस लाइनों और इंटरकनेक्शन लाइनों दोनों पर आवश्यक है।
